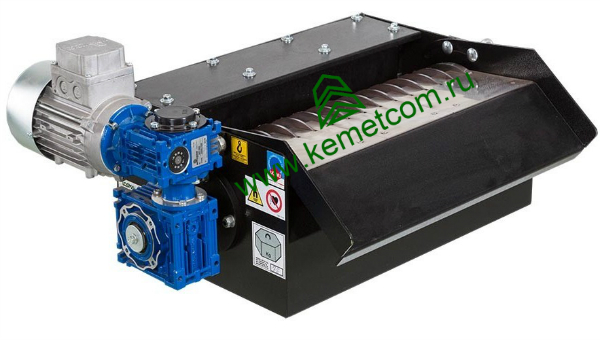

МАГНИТНЫЙ СЕПАРАТОР СОЖ СЕРИИ ДМД |
|
МАГНИТНЫЙ СЕПАРАТОР СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ ДМД
Магнитные сепараторы СОЖ серии ДМД предназначены для очистки смазочно-охлаждающей жидкости от магнитных частиц металлического шлама. Они комплектуются несколькими ферромагнитными дисками, которые улавливают твердые магнитные загрязнения, присутствующие в смазочно-охлаждающей жидкости. Важной особенностью является практически нулевая стоимость эксплуатации.
Семь моделей сепараторов ДМД имеют производительность от 50 до 400 л/мин для эмульсии и от 25 до 200 л/мин для чистого масла. Для задач, требующих большей производительности применяют сепараторы серии ДМД, имеющие производительность от 600 до 1800 л/мин для эмульсии и от 300 до 900 л/мин для чистого масла.
МАГНИТНЫЙ СЕПАРАТОР СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ ДМД

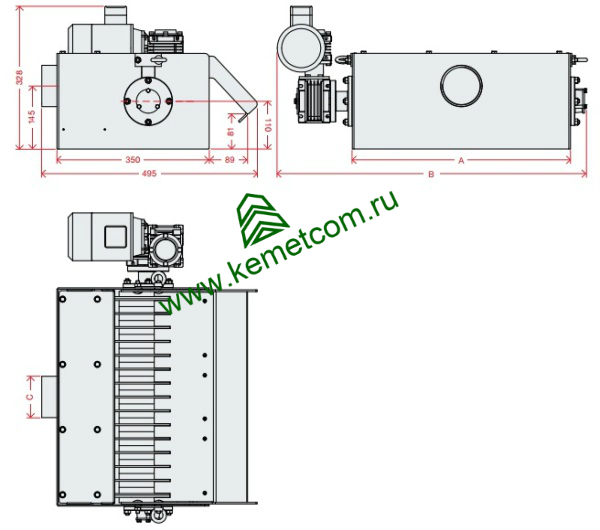

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ
| Модель |
Максимальный расход |
Размеры |
| Эмульсия |
Чистое масло |
А |
В |
С |
|
л/мин |
л/мин |
мм |
мм |
" |
| ДМД 50 |
50 |
25 |
160 |
370 |
3" |
| ДМД 100 |
100 |
50 |
236 |
445,5 |
3" |
| ДМД 150 |
150 |
75 |
350 |
560 |
3" |
| ДМД 200 |
200 |
100 |
426 |
635 |
3" |
| ДМД 250 |
250 |
125 |
502 |
710 |
3" |
| ДМД 300 |
300 |
150 |
654 |
885 |
3" |
| ДМД 400 |
400 |
200 |
844 |
1080 |
3" |
| ДМД 500 |
500 |
250 |
1034 |
1265 |
3" |
|
|

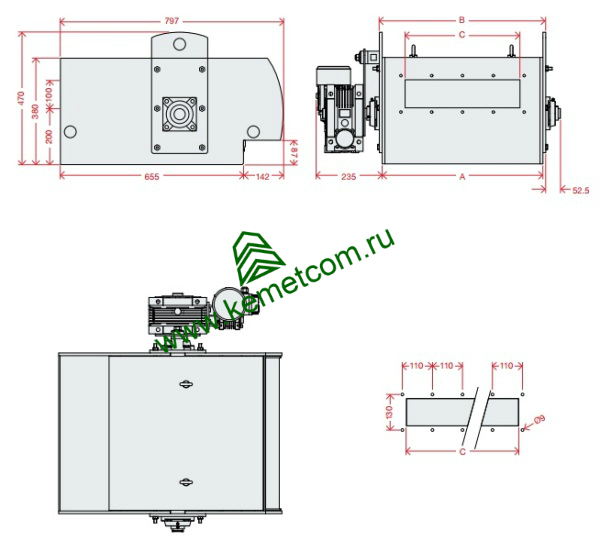

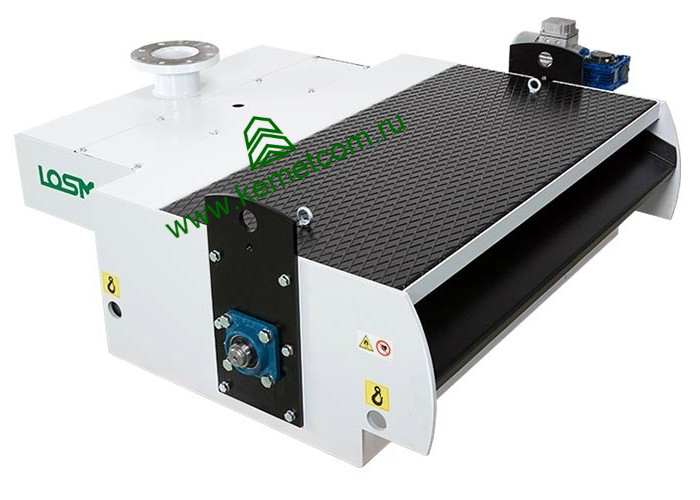

МАГНИТНЫЙ СЕПАРАТОР СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ ДМД-Р
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ
| Модель |
Максимальный расход |
Размеры |
| Эмульсия |
Чистое масло |
А |
В |
С |
|
л/мин |
л/мин |
мм |
мм |
мм |
| ДМД-Р 600 |
600 |
300 |
574 |
594 |
410 |
| ДМД-Р 900 |
900 |
450 |
849 |
869 |
520 |
| ДМД-Р 1200 |
1200 |
600 |
1124 |
1144 |
740 |
| ДМД-Р 1500 |
1500 |
750 |
1398 |
1418 |
960 |
| ДМД-Р 1800 |
1800 |
900 |
1674 |
1694 |
1180 |
|
|
ПРИНЦИП РАБОТЫ ФИЛЬТРА СОЖ СЕРИИ ДМД
Фильтр СОЖ серии ДМД работает как магнитный сепаратор. По соединительной трубе из станка смазочно-охлаждающая жидкость подается в распределительную ёмкость фильтра СОЖ, где расположены магнитные диски. На магнитных дисках извлекаются намагничивающиеся загрязнения, а очищенная смазочно-охлаждающая жидкость собирается в бак, затем СОЖ насосом перекачивается обратно в станок. Металлические частицы, собранные дисками, накапливаются в лоток, по которому затем отходы перемещаются в специальный бак.
|

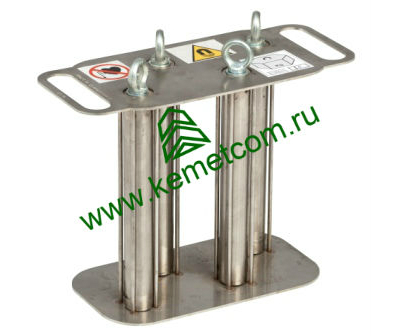

МАГНИТНЫЙ СЕПАРАТОР СОЖ СЕРИИ М |
 |
|
МАГНИТНЫЙ СЕПАРАТОР СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ М
Магнитный сепаратор серии М является сепаратором ультра тонкой очистки, полностью изготовленным из нержавеющей стали AISI 304. Он состоит из постоянных неодимовых магнитов с силой в 5000 Гаусс. Магнитный сепаратор серии М может применяться для очистки СОЖ в секторах экономики связанных со сталелитейной промышленностью, производством проката, холодной или горячей штамповкой, мехобработкой на операциях шлифования, хонингования и полировки стали и чугуна.
Сепаратор выпускается двух моделей различной конфигурации с производительностью от 50 до 300 литров в минуту. Магнитный сепаратор может быть легко адаптирован к требованиям клиентов.
МАГНИТНЫЙ СЕПАРАТОР СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ М
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ
| Модель |
Длина магнитного стержня |
Производительность |
Макс. размер бака |
| |
мм |
л/мин |
л |
| М 250 |
250 |
50 - 150 |
100 - 500 |
| М 400 |
400 |
150 - 300 |
500 - 1000 |

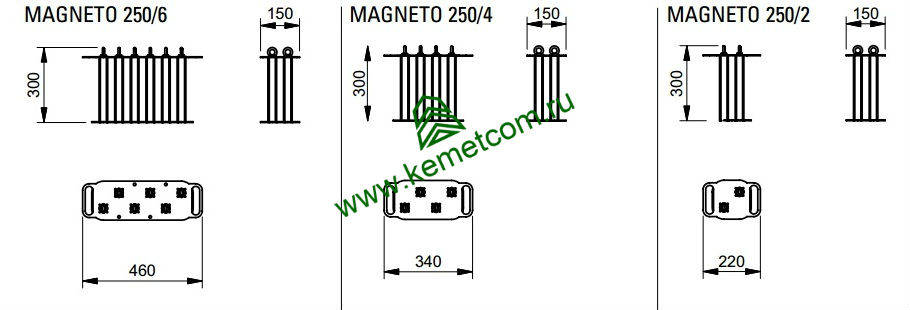

| МАГНИТНЫЙ СЕПАРАТОР СЕРИИ М250 |

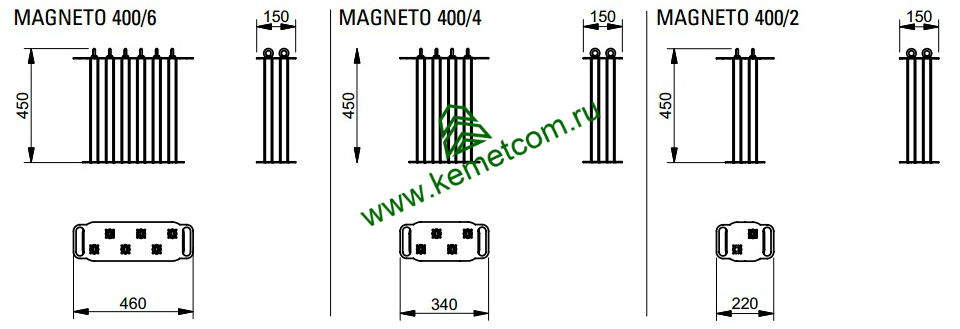

МАГНИТНЫЙ СЕПАРАТОР СЕРИИ М400 |
 |
 |
|
|

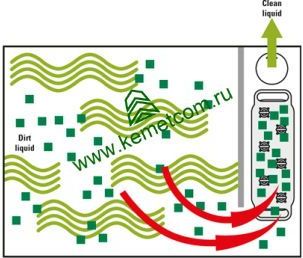

ПРИНЦИП РАБОТЫ МАГНИТНОГО СЕПАРАТОРА СЕРИИ М
Магнитный сепаратор серии М устанавливается в бак с очищенной смазочно-охлаждающей жидкостью в районе рядом с насосом так, чтобы СОЖ, откачиваемая из бака, проходила через решетку из его магнитных стержней. Максимальная степень очистки достигается при направления потока охлаждающей жидкости, за счет простых перегородок, в продольном направлении к сепаратору. Очистка сепаратора производится очень быстро и просто: его достают из бака СОЖ, затем магнитные стержни извлекают из своих гнезд, и при этом происходит очистка наружной поверхности стержней и выгрузка отходов в контейнер.
|
|
|
