  ГИДРОСТАТИЧЕСКИЙ ФИЛЬТР СОЖ СЕРИИ МАСТЕР

кемет
Фильтрация СОЖ

ФИЛЬТРЫ СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИЙ МИНИМАСТЕР, МЕДИОМАСТЕР И МАСТЕР


фильтр СОЖ серии МАСТЕР
    Гравитационные фильтры серии МИНИМАСТЕР имеют производительность от 60 до 200 л/мин чистого масла и от 100 до 400 л/мин водных эмульсий.
    Гравитационные фильтры серии МЕДИОМАСТЕР имеют производительность от 150 до 200 л/мин чистого масла и от 400 до 800 л/мин водных эмульсий.
    Гравитационные фильтры серии МАСТЕР составляют линейку высокоэффективных промышленных систем фильтрации СОЖ, содержащие металлические и неметаллические частицы. Производительность фильтров от 200 до 1000 л/мин чистого масла и от 400 до 2000 л/мин водных эмульсий.
    По сравнению с плоскими тканевыми фильтрами той же производительности, гравитационные фильтры МАСТЕР имеют значительно меньшие габаритные размеры при высоких уровнях фильтрации. Фильтры этой серии используют фильтровальную ткань, что позволяет изменять уровни фильтрации путем изменения типа используемого фильтрующего полотна. Они имеют пониженный расход фильтрующей ткани. Весь процесс фильтрации полностью автоматизирован. Эти гравитационные фильтры предназначены для смазочно-охлаждающих жидкостей, используемых во многих промышленных процессах: протягивание, фрезеровка, полировка, шлифовка, промывка и др.

ФИЛЬТРЫ СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИЙ МАСТЕР
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  МОДЕЛЬ   Производительность* (л/мин) Ширина ткани  Масса
Шлифование (эмульсия) Чистовое шлифование
(масло)
Волочение (эмульсия) мм кг
МИНИМАСТЕР М 100 60 100 - 150 440 140
МИНИМАСТЕР L 200 100 200 - 300 740 260
МИНИМАСТЕР X 300 160 300 - 450 1040 400
МЕДИОМАСТЕР 600 400 200 400 - 600 740 250
МЕДИОМАСТЕР 800 600 300 600 - 800 1040 270
МЕДИОМАСТЕР 1200 800 400 800 - 1200 1440 310
МАСТЕР 700 400 200 400 - 800 700 1200
МАСТЕР 1000 600 300 800 - 1200 1000 1500
МАСТЕР 1400 800 400 1200 - 1600 1400 1800
МАСТЕР 2000 1200 600 1600 - 2000 2000 2100

 * Для эмульсии с максимальной концентрацией 5% или чистого масла с максимальной вязкостью 20сСт при 40°C и плотностью фильтровальной ткани 35г/м2.

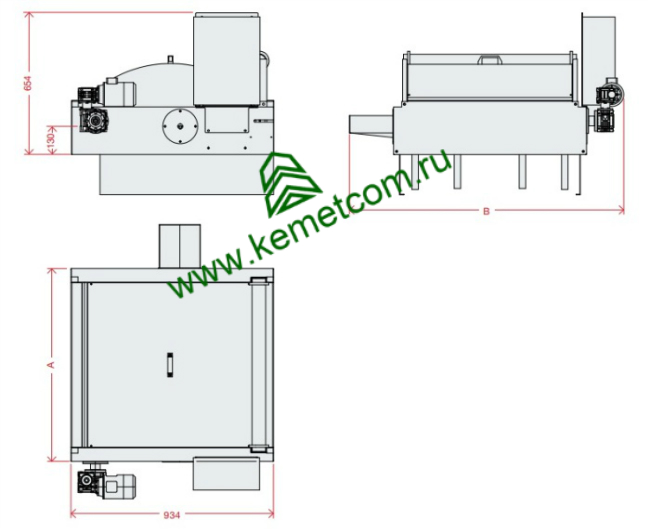

ФИЛЬТР СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ МИНИМАСТЕР
РАЗМЕРЫ


Фильтр смазочно-охлаждающая жидкость MASTER

МОДЕЛЬ    A       B
 МИНИМАСТЕР M  590 950
 МИНИМАСТЕР L  890 1250
 МИНИМАСТЕР X  1190 1550

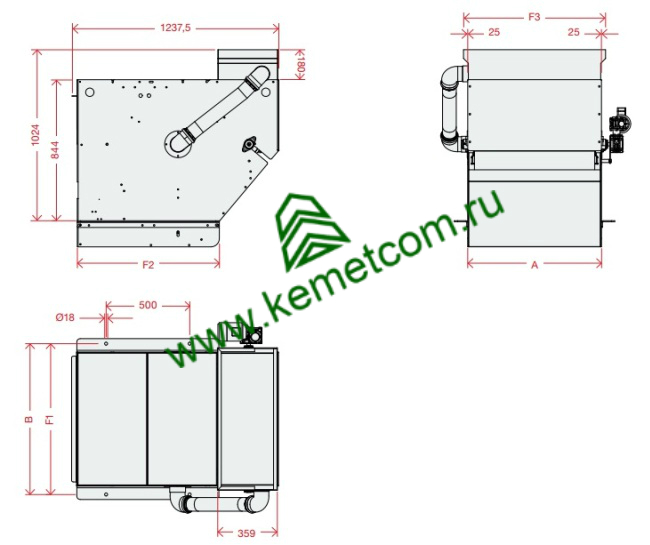

ФИЛЬТР СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ МЕДИОМАСТЕР
РАЗМЕРЫ


Фильтр смазочно-охлаждающая жидкость MASTER

МОДЕЛЬ   A     B     F1     F2     F3
 МЕДИОМАСТЕР 600  800 960 900 850 850
 МЕДИОМАСТЕР 800  1100 1260 1200 850 1150
 МЕДИОМАСТЕР 1200  1500 1660 1600 850 1550

ФИЛЬТР СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЕРИИ МАСТЕР
РАЗМЕРЫ


Фильтр смазочно-охлаждающая жидкость MASTER

МОДЕЛЬ   A     B     C     D     L
 МАСТЕР 700   773 1660 1130 560 DN150 PN16
 МАСТЕР 1000  1073 1660 1130 560 DN150 PN16
 МАСТЕР 1400  1473 1660 1130 560 DN150 PN16
 МАСТЕР 2000  2093 1660 1130 560 DN150 PN16

ОПЦИИ И АКСЕССУАРЫ ФИЛЬТРОВ СОЖ СЕРИЙ МАСТЕР

  Предфильтрация магнитным сепаратором   Насос подачи чистой СОЖ с давлением
в диапазоне от 0,1 до 100 Бар
  Дополнительный шкаф управления   Система для стабилизации и контроля
температуры СОЖ
Магнитный сепаратор Скиммер SKIM Компактор шлама Фильтровальные материалы

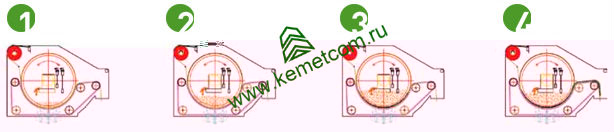

ПРИНЦИП РАБОТЫ ФИЛЬТРОВ СОЖ СЕРИИ МАСТЕР


    1.   Начальная фаза: фильтровальная ткань чистая, грязная СОЖ начинает оставлять частицы загрязнения на поверхности ткани. Чистая жидкость проходит через нижнюю часть, где расположено выходное отверстие и стекает в бак внизу. Во время этой фазы система не заполнена, и фильтровальное полотно не двигается. Загрязнение, оседающее на ткани, формирует фактический фильтрующий слой. При многих задачах фильтрующий слой может достигать толщины даже 10 мм.
    2.   Промежуточная фаза: фильтровальная ткань постепенно загрязняется, ее пропускная способность уменьшается, уровень жидкости начинает повышаться. Грязная СОЖ продолжает осаждать частицы загрязнения на поверхности ткани. Степень фильтрации повышается из-за слоя грязи на ткани. Во время этой фазы система также не заполнена.
    3.   Заключительная фаза: уровень жидкости достиг максимума. В этой стадии достигается самая высокая степень фильтрации. Дальнейшая очистка при данных условиях является в среднем лучшей. Во время этой фазы система также не заполнена.
    4.   Начинается цикл регенерации, двигатель вращает систему, загрязнённая ткань отводится, а чистая ткань поступает для работы. Восстанавливается проникающая способность, уровень жидкости опускается и возвращается к уровню фазы B.

Фильтр смазочно-охлаждающая жидкость МАСТЕР

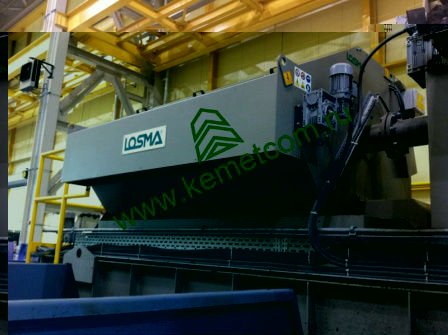

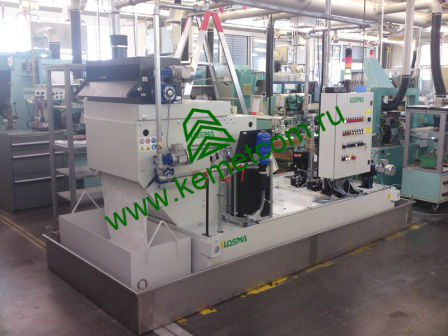

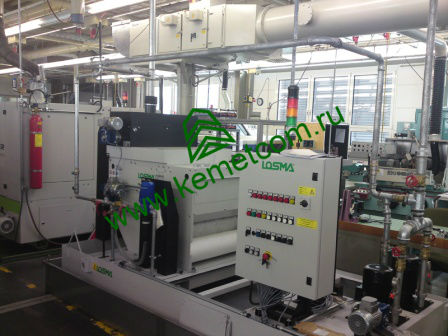

ГАЛЕРЕЯ


Фильтр СОЖ DETEX Фильтр СОЖ DETEX
Фильтр СОЖ DETEX Фильтр СОЖ DETEX
Фильтр СОЖ DETEX Фильтр СОЖ DETEX

     Для того, чтобы купить оборудование для фильтрации смазочно-охлаждающей жидкости достаточно просто позвонить нам.
    Контакты: тел.: (812) 493-40-78, e-mail: aiv@kemetcom.ru
