КОНВЕЙЕРЫ И СКИПОВЫЕ ПОГРУЗЧИКИ ДЛЯ СТРУЖКИ |
 |
|

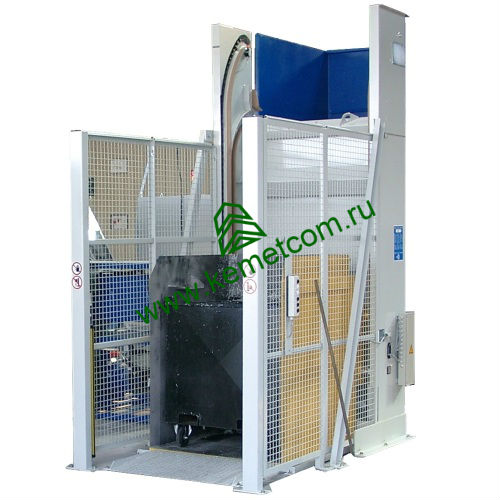

СКИПОВЫЕ ПОДЪЁМНИКИ
Скиповый подъемник предназначен для подъема и опорожнения тележек с металлической стружкой в приемный бункер перерабатывающего оборудования. Стружка из тележки может пересыпаться в бункер стружкодробилки или брикетировочного пресса, а также в накопитель транспортера для дальнейшей подачи в центрифугу. Высота подъема скипового погрузчика варьируется в зависимости от конкретной задачи. Для перегрузки стружки из тележек в транспортер высота подъема может быть менее 2 метров, а, например, для подачи тележек из технологического приямка к бункеру измельчителя стружки подъем может составлять более 6 метров. Грузоподъемность скипового погрузчика также подбирается в соответствии с требованиями заказчика и техническими параметрами загружаемого оборудования. Размеры приемной камеры и захватывающих устройств подъемника определяются габаритами применяемых тележек. При этом тележки должны быть наполнены таким образом, чтобы материал не свисал и не превышал их габарит.
Для защиты оператора рабочая зона (приемная камера) ограждена защитными экранами с дверями, которые снабжены для безопасности концевыми
выключателями. Также конструкция подъемника имеет блокирующий механизм, который представляет собой дублирующую приводную цепь. В аварийной ситуации, при обрыве цепи,
электрически срабатывает защитный механизм, и дублирующая цепь принимает нагрузку на себя. Дублирующий механизм содержит пружинный элемент, который размыкает электрическую схему привода подъема.
|
|
СКИПОВЫЕ ПОДЪЁМНИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель |
Грузоподъёмность (кг) |
Высота подъёма (мм) |
Максимальная скорость
подъёма (м/мин) |
Мощность (кВт) |
| MD3 - MD6 |
300 - 750 |
2000 - 6000 |
5 - 6 |
3 - 5 |

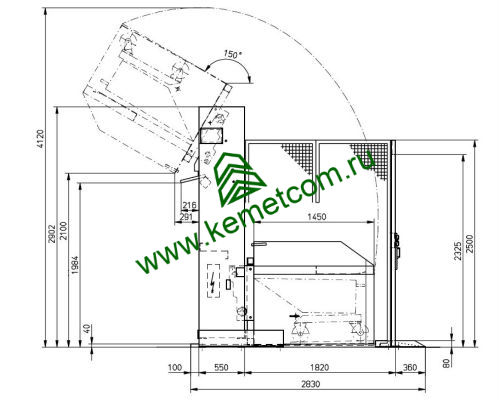

СКИПОВЫЙ ПОДЪЁМНИК MD-3
РАЗМЕРЫ
|
|

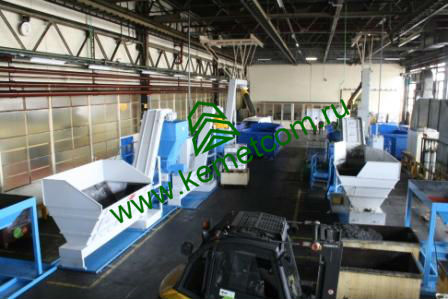

СТРУЖЕЧНЫЕ КОНВЕЙЕРЫ
Стружечные конвейеры предназначен для выполнения нескольких различных задач:
- извлечение стружки из металлорежущего станка;
- подача длинной витой стружки в измельчители и дробилки;
- подача короткой или измельченной стружки в оборудование для ее переработки (центрифуги и брикетировочные прессы) и в накопительные ёмкости (контейнеры или силосы) для дальнейшей транспортировки.
- подъём готовых брикетов от брикетировочного пресса в контейнеры.
 |

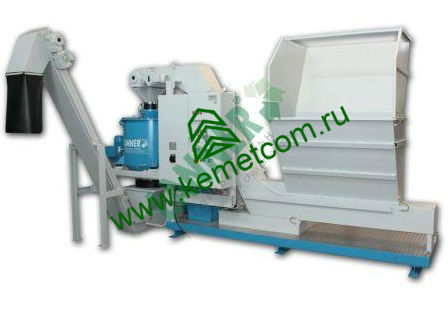

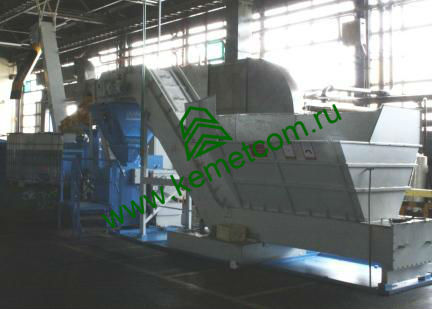

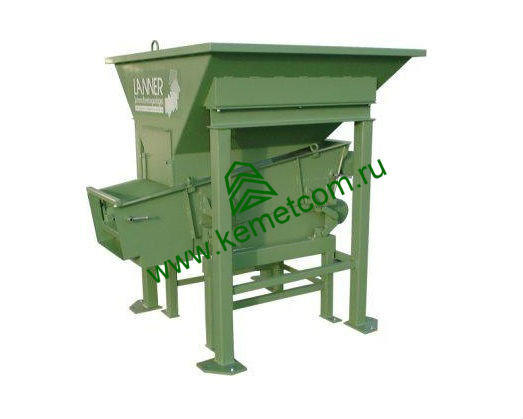

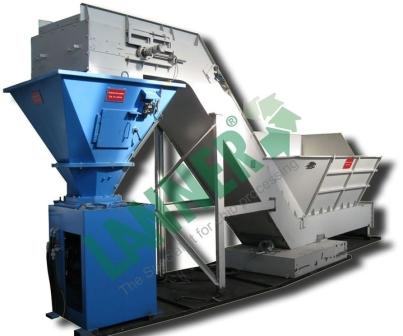

Для загрузки витой стружки в дробилки применяются специальные подающие конвейеры. Они имеют увеличенную приемную часть, в которую стружка перегружается из оборотной станочной тары.
Длинная витая металлическая стружка имеет свойство сворачиваться в большие клубки, поэтому для их перемещения обычно используют сплошную транспортерную ленту с высокими лопастями. Конвейеры имеют повышенное проходное сечение и ограничители по высоте для дозирования по объёму.
|
 |

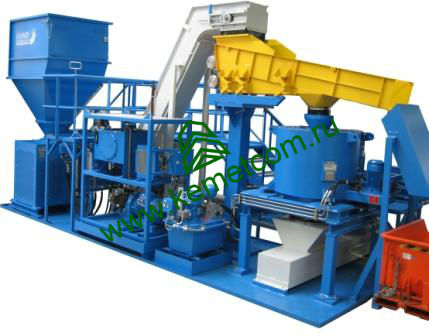

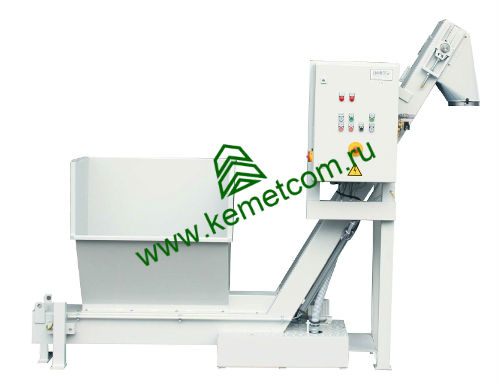

Измельченная металлическая стружка отводиться от дробилки и подается в центрифугу или пресс с помощью скребковых конвейеров. Они предназначены для транспортировки сыпучих материалов. Эти конвейеры выполняю также функцию равномерной и дозированной подачи стружки в осушающую центрифугу.
При необходимости конвейеры снабжаются датчиками уровня стружки, которые предотвращают переполнение конвейера в случае автоматической работы системы.
|
 |

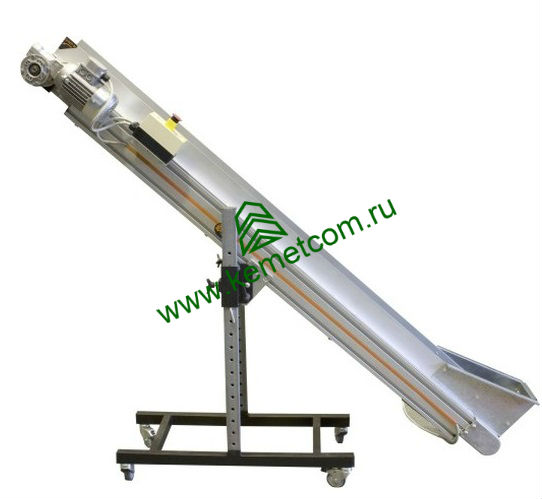

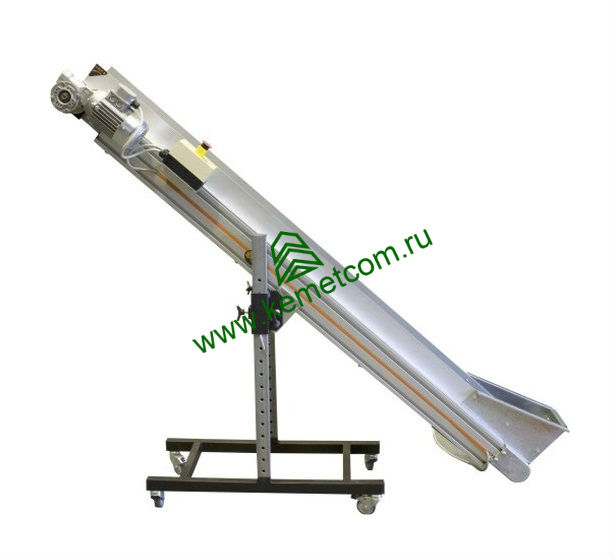

Для перегрузки готовых брикетов от брикетировочного пресса в транспортную тару применяются легкие конвейеры, имеющие транспортерную ленту с лопастями. Высота подъёма брикетов регулируется за счет изменения наклона конвейера.
Для перемещения брикетов на большие расстояния (в другое помещение или на большую высоту) применяются системы состоящие из нескольких горизонтальных и поднимающих конвейеров.
|
|
|

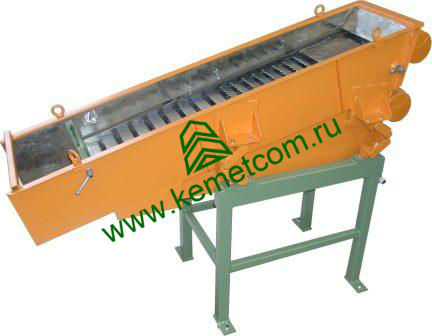

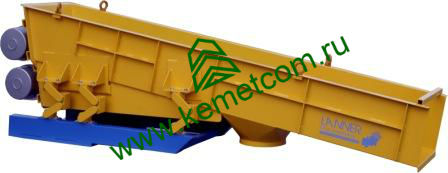

СЕПАРАТОР КОНЦЕВЫХ ОТХОДОВ (ВИБРОСИТО)
В случае засоренности перерабатываемой стружки концевыми отходами, сломанным инструментом, обрезками металла и т.п., их необходимо
извлекать перед операциями осушения и брикетирования. Большие куски металла, попадающие в центрифуги и брикетировочные прессы, вызывают их остановку, а в большинстве
случаев и поломку дорогостоящего оборудования.

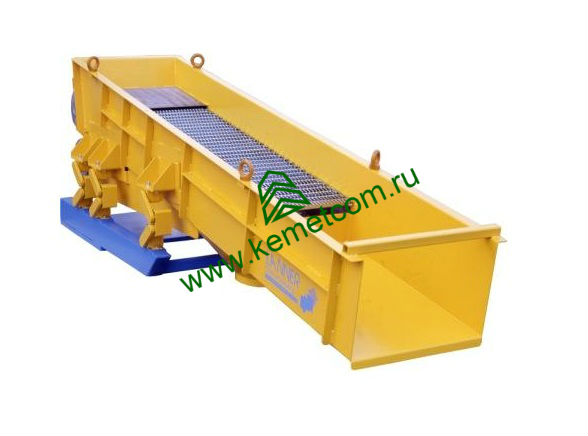

Во избежание попадания концевых отходов и инструмента из стружки в перерабатывающее оборудование на конвейер, подающий измельченную стружку, устанавливают сепаратор концевых отходов. По принципу работы он представляет собой вибросито.
Измельченная стружка подается конвейером в сепаратор, за счет вибрации стружка просыпается сквозь специальную решетку, а возможные куски
металла отделяются и поступают в отдельную тару.
|
|
|
