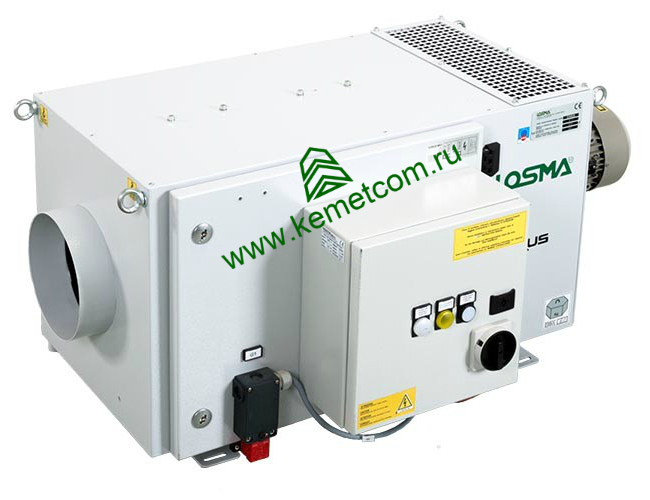

ЭЛЕКТРОСТАТИЧЕСКИЙ ВОЗДУШНЫЙ ФИЛЬТР СЕРИИ ИКАРУС E |
|
ЭЛЕКТРОСТАТИЧЕСКИЙ ФИЛЬТР МАСЛЯНОГО ТУМАНА СЕРИИ ИКАРУС Е
ИКАРУС E является промышленным электростатическим воздушным фильтром для фильтрации масляного тумана, микро-тумана, паров СОЖ, дыма и запахов, возникающих при механической обработке с использованием в качестве СОЖ чистого масла.
ИКАРУС E гарантирует эффективность фильтрации до 99,97%. В зависимости от видов загрязнений это достигается за счет различных комбинаций фильтрующих элементов.

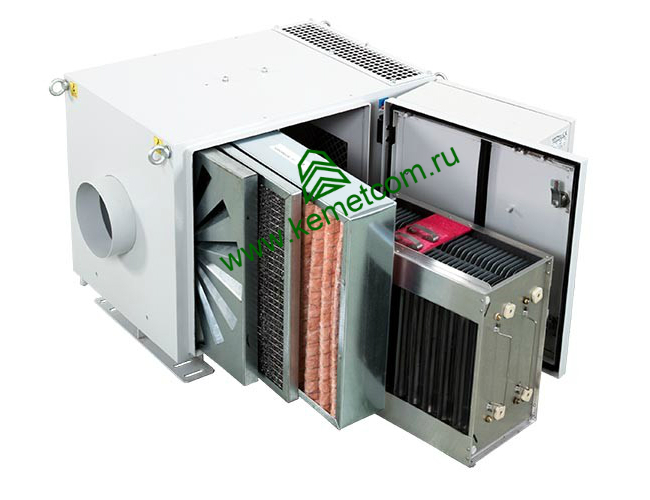

Основные части фильтра ИКАРУС E: центробежный дефлектор; набор фильтрующих элементов, состоящий из металлического фильтра и двойной электростатической решетки; ротор; энергосберегающий высокоэффективный двигатель класса IE2.
ЭЛЕКТРОСТАТИЧЕСКИЙ ФИЛЬТР МАСЛЯНОГО ТУМАНА СЕРИИ ИКАРУС Е
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель |
Мощность |
Макс. расход
воздуха |
Диаметр
входа |
Уровень
шума |
Обороты
двигателя |
Масса |
|
кВт |
м3/час |
мм |
дБ |
об./мин. |
кг |
| ИКАРУС E S |
0,37 |
650 |
150 |
68,1 |
2820 |
65 |
| ИКАРУС E M |
0,75 |
1150 |
200 |
69,9 |
2900 |
70 |
| ИКАРУС E L |
1,5 |
1750 |
200 |
73,8 |
2880 |
105 |
|
|

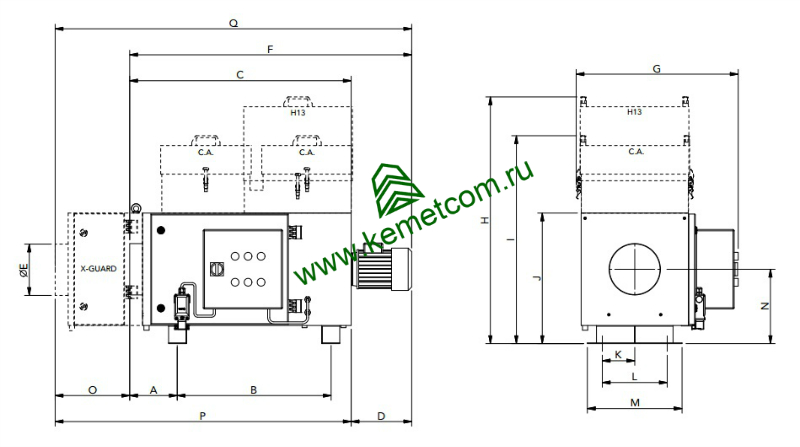

РАЗМЕРЫ
| Модель |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
| ИКАРУС E S |
110 |
500 |
655 |
220 |
148 |
865 |
600 |
809 |
785 |
505 |
125 |
250 |
365 |
290 |
287 |
942 |
1152 |
| ИКАРУС E M |
180 |
600 |
860 |
235 |
198 |
1090 |
605 |
950 |
835 |
505 |
125 |
250 |
365 |
290 |
287 |
1157 |
1392 |
| ИКАРУС E L |
170 |
600 |
895 |
280 |
198 |
1175 |
730 |
1070 |
945 |
625 |
125 |
250 |
365 |
350 |
287 |
1172 |
1442 |
|
|
ОПЦИИ К ЭЛЕКТРОСТАТИЧЕСКОМУ ФИЛЬТРУ МАСЛЯНОГО ТУМАНА СЕРИИ ИКАРУС Е
 |
 |
 |
X-ГВАРД
Предфильтрующий модуль используется для оптимизации эффективности фильтрации воздуха, применяется в случае большого количества масляного тумана, содержащего пыль или мелкую стружку. |
H13
Постфильтрующий картридж H13 для удаления микротумана и дыма. Он позволяет достичь высокого уровеня фильтрации до 99.97%. |
X-ГВАРД + H13
Оптимальная комбинация предфильтрующего модуля X-ГВАРД и постфильтрующего картриджа H13 для получения высокого уровня фильтрации. |
|
|

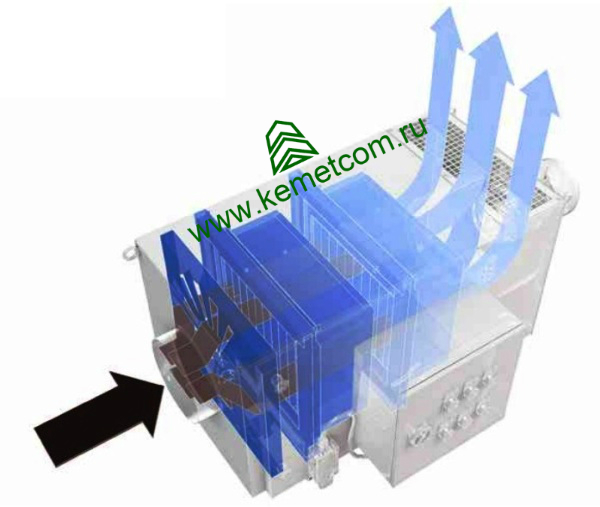

ПРИНЦИП РАБОТЫ ЭЛЕКТРОСТАТИЧЕСКОГО ФИЛЬТРА МАСЛЯНОГО ТУМАНА СЕРИИ ИКАРУС Е
Загрязненный воздух, поступающий в воздушный фильтр, проходит через дефлектор и начинает вращаться. На этом этапе крупные загрязняющие частицы за счет центробежной силы отделяются из воздуха и собираются в нижней части фильтра. Более мелкие частицы, которые подвергаются повышенному ускорению и перемешиванию, сливаются, концентрируются и собираются вместе, образуя частицы больших размеров.
Далее воздух проходит через металлический фильтрующий элемент. В этой части воздушного фильтра, за счет удара с фильтрующими элементами, загрязняющие частицы концентрируются и увеличиваются в размерах. Под действием силы тяжести они падают в нижнюю часть воздушного фильтра и собираются там.
Затем воздух проходит через секцию ионизирующих ячеек, где загрязнения электростатически заряжаются, и переходит в секцию коллектора, наполненную алюминиевой фольгой. В коллекторе все мельчайшие частицы загрязнений надежно задерживаются.
Фильтр ИКАРУС Е может быть оснащен постфильтрующей ступенью класса фильтрации HEPA H13, для того чтобы удалять такие загрязнители, как запахи и дым, и достигнуть эффективности до 99,97%.
Жидкость, которая собирается и концентрируется в нижней части воздушного фильтра, через отверстие по трубке стекает в станок.
|
|

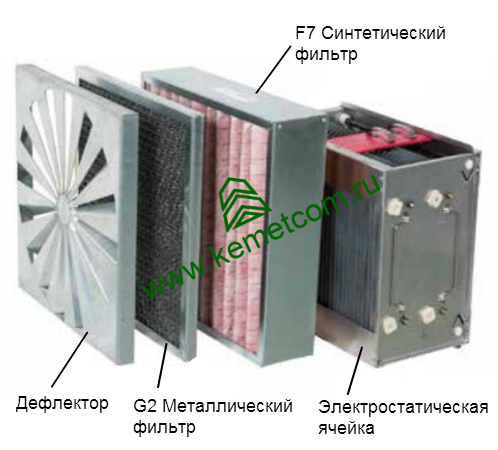

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ЭЛЕКТРОСТАТИЧЕСКОГО ФИЛЬТРА МАСЛЯНОГО ТУМАНА СЕРИИ ИКАРУС Е
ИКАРУС E S
- Дефлектор
- G2 Металлический фильтр с эффективностью 65% - 80%
- F7 Синтетический фильтр с эффективностью 85%
- F9 Синтетический фильтр с эффективностью 95%
|
ИКАРУС E M-L
- Дефлектор
- G2 Металлический фильтр с эффективностью 65% - 80%
- F7 Синтетический фильтр с эффективностью 85%
- F9 Синтетический фильтр с эффективностью 95%
|
 |
 |
|
|
|
