СТАТИЧЕСКИЙ ВОЗДУШНЫЙ ФИЛЬТР СЕРИИ ИКАРУС |
|
ФИЛЬТР ПАРОВ СОЖ И МАСЛЯНОГО ТУМАНА СЕРИИ ИКАРУС

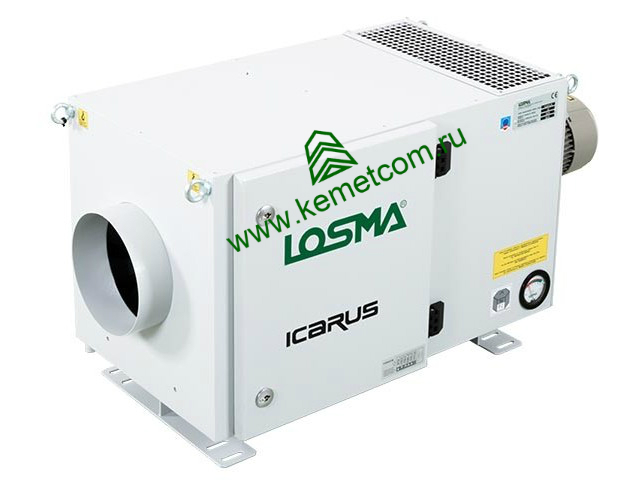

ИКАРУС является промышленным воздушным фильтром для фильтрации масляного тумана, микро-тумана, паров СОЖ, дыма, пыли и запахов. Этот фильтр адаптирован для всех закрытых кабиной металлорежущих станков, промышленных моечных машин, для оборудования пищевой и химической промышленности, фармацевтической и медицинской отраслей, и другое.
ИКАРУС гарантирует эффективность фильтрации до 99,97%. В зависимости от видов загрязнений это достигается за счет различных комбинаций фильтрующих элементов.
ФИЛЬТР ПАРОВ СОЖ И МАСЛЯНОГО ТУМАНА СЕРИИ ИКАРУС
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель |
Мощность |
Макс. расход
воздуха |
Диаметр
входа |
Уровень шума |
Обороты
двигателя |
Масса |
|
кВт |
м3/час |
мм |
дБ |
об./мин. |
кг |
| ИКАРУС S |
0,37 |
600 |
150 |
68,1 |
2820 |
52 |
| ИКАРУС M |
0,75 |
1000 |
200 |
69,9 |
2900 |
57 |
| ИКАРУС L |
1,5 |
1650 |
200 |
73,8 |
2880 |
81 |
|
|

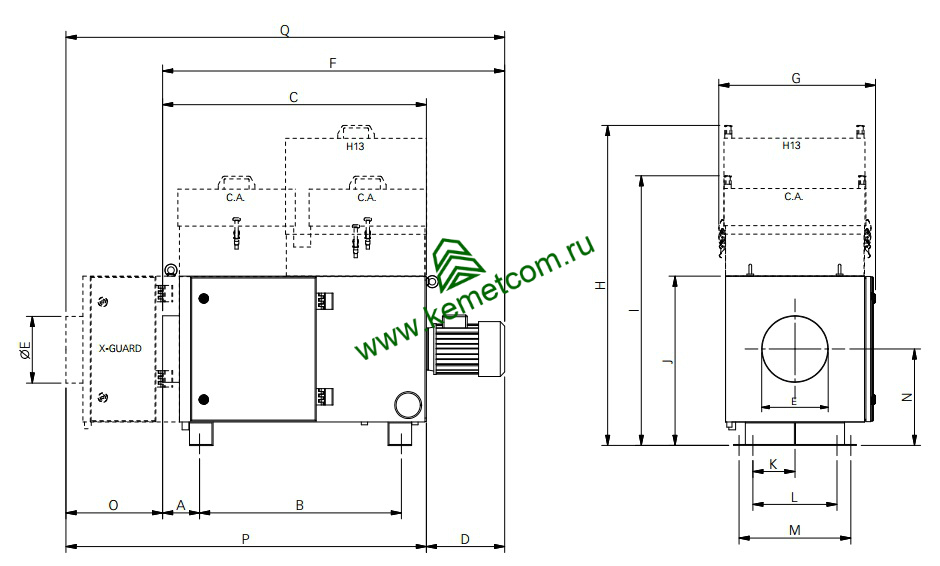

РАЗМЕРЫ
| Модель |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
| ИКАРУС S |
110 |
500 |
660 |
210 |
148 |
870 |
450 |
809 |
785 |
505 |
125 |
250 |
365 |
290 |
287 |
897 |
1107 |
| ИКАРУС M |
110 |
600 |
785 |
235 |
198 |
1020 |
450 |
950 |
785 |
505 |
125 |
250 |
365 |
290 |
287 |
997 |
1232 |
| ИКАРУС L |
160 |
600 |
805 |
280 |
198 |
1075 |
570 |
1070 |
905 |
625 |
125 |
250 |
365 |
350 |
287 |
1047 |
1317 |
|
|
ОПЦИИ К ФИЛЬТРУ ПАРОВ СОЖ И МАСЛЯНОГО ТУМАНА СЕРИИ ИКАРУС
 |
 |
 |
X-ГВАРД
Предфильтрующий модуль используется для оптимизации эффективности фильтрации воздуха, применяется в случае большого количества масляного тумана, содержащего пыль или мелкую стружку. |
H13
Постфильтрующий картридж H13 для удаления микротумана и дыма. Он позволяет достичь высокого уровеня фильтрации до 99.97%. |
X-ГВАРД + H13
Оптимальная комбинация предфильтрующего модуля X-ГВАРД и постфильтрующего картриджа H13 для получения высокого уровня фильтрации. |
|
|
ПРИНЦИП РАБОТЫ ФИЛЬТРА ПАРОВ СОЖ И МАСЛЯНОГО ТУМАНА СЕРИИ ИКАРУС
Загрязненный воздух, поступающий в воздушный фильтр, проходит через дефлектор и начинает вращаться. На этом этапе крупные загрязняющие частицы за счет центробежной силы отделяются из воздуха и собираются в нижней части фильтра. Более мелкие частицы, которые подвергаются повышенному ускорению и перемешиванию, сливаются, концентрируются и собираются вместе, образуя частицы больших размеров.
Далее воздух проходит через металлический фильтрующий элемент. В этой части воздушного фильтра, за счет удара с фильтрующими элементами, загрязняющие частицы концентрируются и увеличиваются в размерах. Под действием силы тяжести они падают в нижнюю часть воздушного фильтра и собираются там. Затем воздух проходит через ряд фильтров с повышенной эффективностью фильтрации, достигающей более 95% для загрязняющих частиц
размером менее микрона. После фильтрации воздух очищается на столько, что может быть возвращен обратно в окружающую среду.

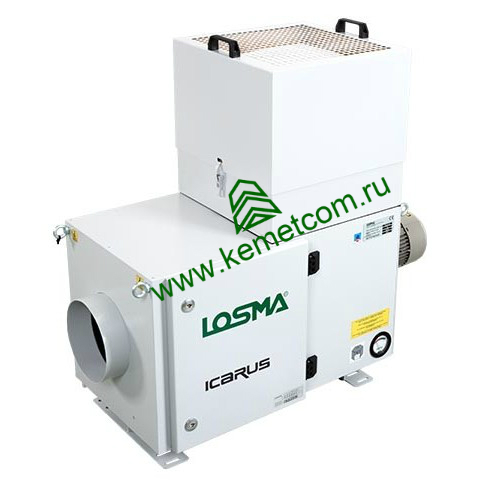

Фильтр ИКАРУС может быть оснащен постфильтрующей ступенью класса фильтрации HEPA H13, для того чтобы удалять такие загрязнители, как запахи и дым, и достигнуть эффективности до 99,97%.
Жидкость, которая собирается и концентрируется в нижней части воздушного фильтра, через отверстие по трубке стекает в станок.
|
|

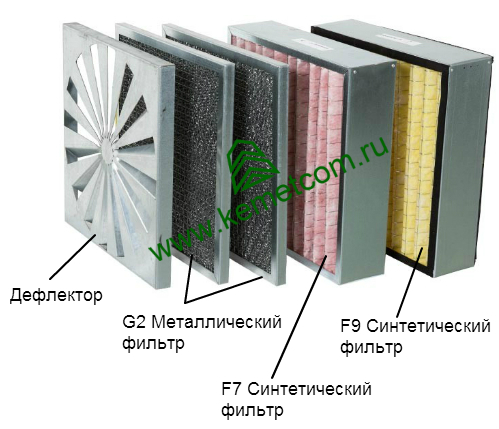

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ФИЛЬТРА СЕРИИ ИКАРУС
- Дефлектор
- G2 Металлический фильтр с эффективностью 65% - 80%
- F7 Синтетический фильтр с эффективностью 85%
- F9 Синтетический фильтр с эффективностью 95%
|
|
|
